前言
使用手機打開個人熱點，為iPad平板電腦或筆記本電腦進行網絡分享，是生活中常見的使用場景。但是使用手機開啟熱點，會提高手機的功耗，增加發熱并降低續航，影響手機使用。針對這一痛點，多個廠商都推出了移動隨身路由器。
移動隨身路由器內部采用簡化的芯片設計，移除了大規模的應用處理器，保留基帶和無線連接，專門用于網絡連接與分享。下面充電頭網就帶來拆解過八款移動隨身路由器的匯總，來看看內部的設計有何不同。

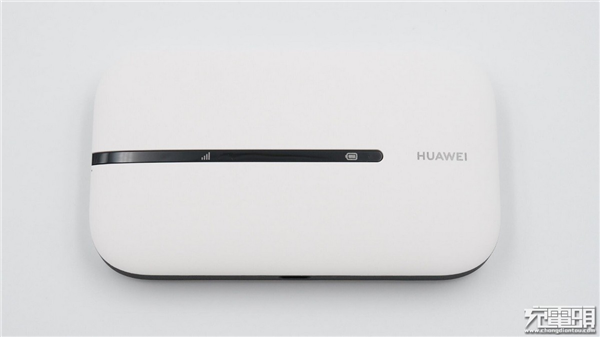

HUAWEI華為華為隨行WiFi 3
華為針對移動互聯網方面推出的華為4G隨行WiFi 3移動路由器。這款產品扁平圓潤，大小和銀行卡差不多，攜帶起來十分方便。支持移動/電信/聯通4G網絡插卡使用，有了這么一款設備，隨時隨地都能和小伙伴開黑玩耍。

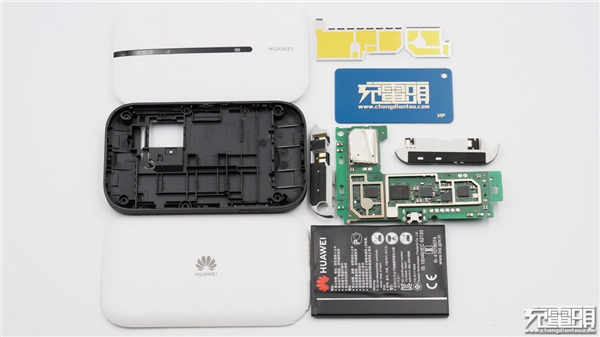

華為隨行WiFi3機身小巧，邊角圓潤，十分便攜使用也方便。充電頭網通過拆解了解到，產品采用可更換電池設計，對于長久使用后電池老化問題，用戶自己也能輕松解決。進一步拆解發現，內部采用薄膜天線，節省產品體積。此外還采用了海思半導體基帶及PMIC，配合TI電池管理。主板上設有屏蔽罩，保證信號不會互相干擾。內置SLC存儲器，使用時間長，穩定可靠。

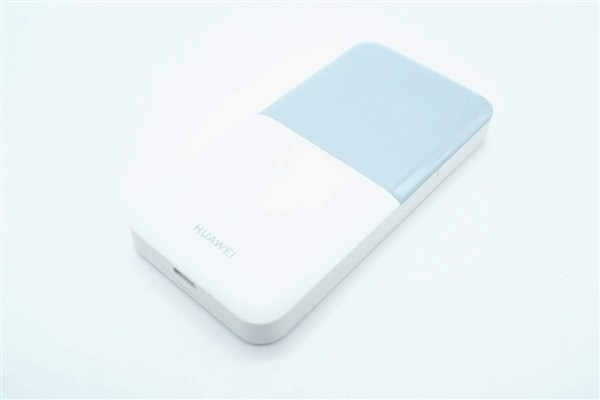

華為隨行WiFi5
華為隨行WiFi5隨身WiFi內置2400mAh電池，支持9小時續航。隨身WiFi設有USB-C接口，支持有線連接到電腦共享網絡，WiFi支持16臺設備同時在線。隨身WiFi采用Micro-SIM卡槽，可更換SIM卡使用。還支持華為智慧生活A(yù)PP進行管理。

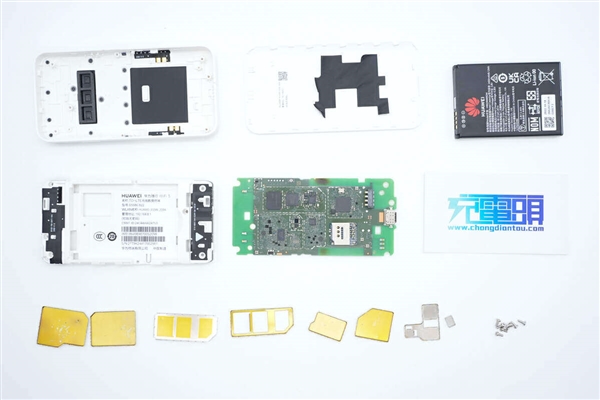

充電頭網通過拆解了解到，華為隨行WiFi5內部采用FPC天線，通過觸點接觸到PCBA模塊。元器件均覆蓋屏蔽罩，并粘貼石墨導熱貼紙。隨身WiFi內部核心元器件來自海思半導體，整體解決方案集成度高，功能全面，提供優秀的使用體驗。
華為speed wifi NEXT W05

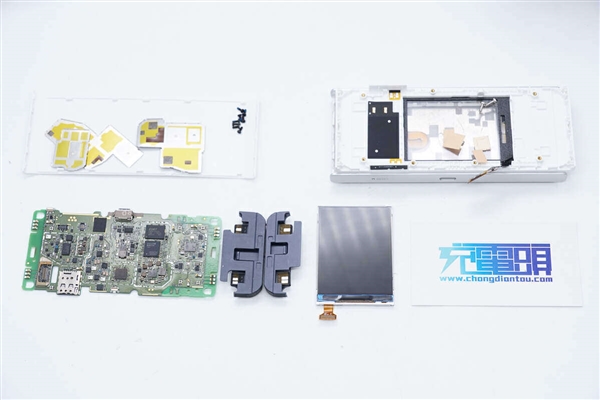

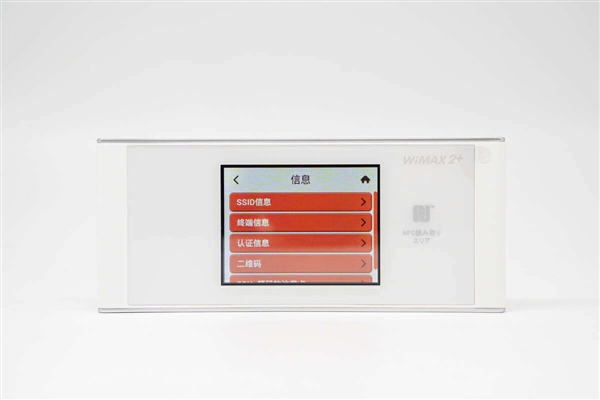

華為Speed Wi-Fi NEXT W05隨身WiFi在日本發售，機身采用平板設計，在正面設有顯示屏，支持觸摸操作，使用更加靈活。并在屏幕右側設有NFC感應區域，便于手機連接。隨身WiFi內置2750mAh大容量電池，支持9小時續航，并采用USB-C接口充電，無需額外攜帶充電線。
充電頭網通過拆解了解到，這款隨身WiFi的內部芯片方案來自高通，采用高通X16 LTE調制解調器，MDM9250芯片組，搭配使用PMD9655電源芯片，WTR5975射頻收發器和QCA6174A無線SOC芯片，并使用SMB1351充電芯片為內置電池充電。內部結構緊湊，做工精細。

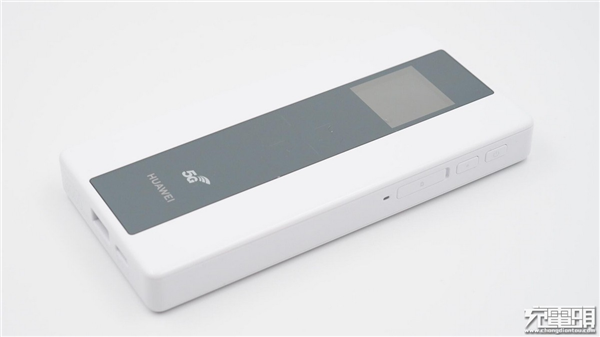

華為5G隨行WiFi Pro
華為5G隨行WIFI Pro配備8000mAh大容量電池，5G高負荷狀態下可持續工作10小時，機子支持22.5W反向有線充和15W反向無線充，并附帶有一個華為40W超級快充充電器。該產品通過巴龍5000芯片可將5G信號向高速WiFi轉換，實現5G雙模全網通，非5G手機、平板、筆記本電腦等設備也能享受到快于4G 10倍的網速。無需更換手機，這款便攜移動路由器就能帶你暢享5G時代，同時還可作為路由器連接，零流量傳輸大文件。

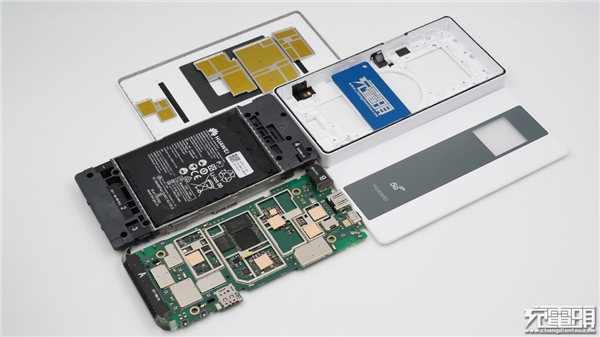

充電頭網通過拆解了解到，機子內部搭載華為海思 Hi9500 巴龍5000 5G SOC核心芯片，并使用了Hi6421/Hi6422/Hi6526 PMIC、Hi1151無線控制芯片和Hi6365 射頻收發器。此外還采用海力士和旺宏存儲芯片，以及立锜無線充解決方案。
機子電路板上的芯片全部覆蓋有金屬屏蔽罩，避免干擾，主要發熱芯片上還貼有導熱墊幫助導熱；電芯放置在凹槽里，凹槽區域采用鋁合金材質，幫助電芯散熱；無線充電線圈繞制緊密，線芯焊接牢固。這款產品整體做工優秀。

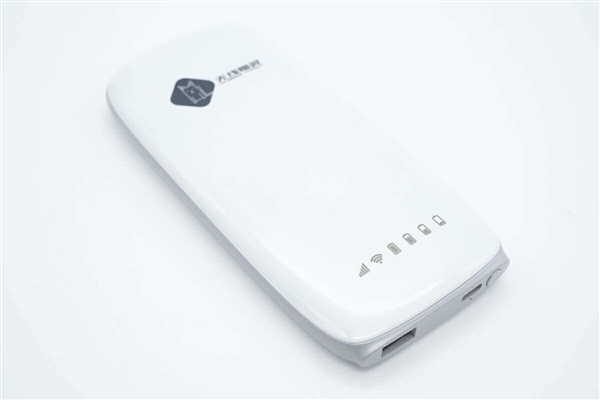

無線貓靈無線貓靈隨身WiFi
作為有線網絡和手機網絡之間的聯網設備，隨身WiFi解決了外出時使用手機，手機使用4G或者5G網絡耗電快，發熱大的問題，成為有線網絡的重要補充，大容量電池能夠提供足夠長的續航時間，使用手機上網更加安心。

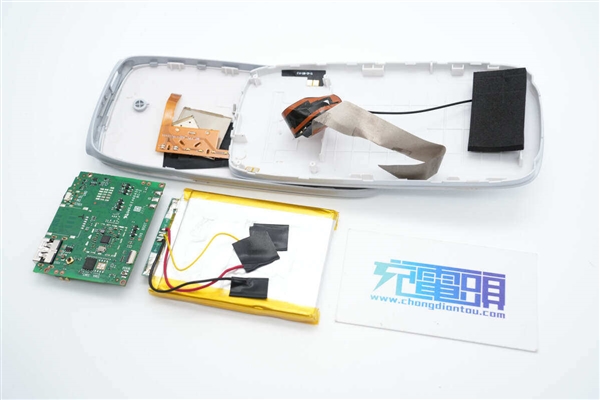

充電頭網通過拆解了解到，這款隨身WiFi內置智融SW6106移動電源SOC芯片，為內置電池充放電，芯片內部集成開關管及控制器等，集成度高，外圍電路精簡。無線模塊采用中興微方案，整體解決方案具有低功耗，高性?xún)r(jià)比和高集成度優勢。模塊化的方式大大簡化了產品開發，有效加快產品上市。
新訊新訊4G無線數據終端
新訊這款4G無線數據終端內置8000mAh容量電池，保證擁有很好續航能力的同時又不影響到其整體的便攜性。另外配備1A1C接口，兼容市面所有主流3快充協議，支持18W快充，方便快速蓄電外帶使用，除了能給自己的多臺設備以及同行的人提供網絡外，平日里也能充當“充電寶”使用。
充電頭網通過拆解了解到，MIFI主機內置智融SW6206芯片實現基本的充放電功能，超高集成度有利于簡化電路減小PCB板尺寸，進而壓縮MIFI主機的大小，對于十分講究便攜外帶的這類產品來說十分重要。另外智融SW6206還能提供豐富的接口配置以及快充協議，豐富MIFI主機的功能。MIFI模塊采用高通方案，通信穩定。
ZTE中興中興5G隨身WiFi6 Pro Max

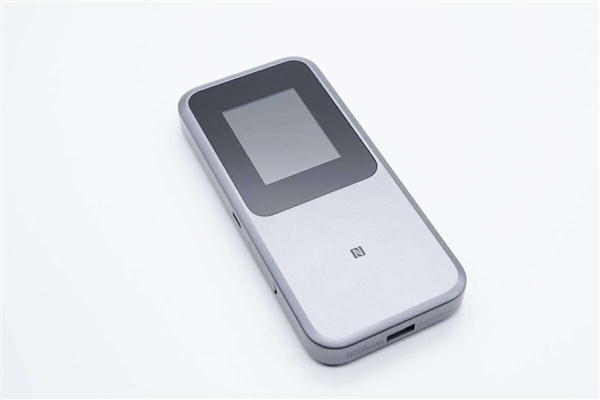

中興5G隨身WiFi6 Pro Max采用類似手機的造型設計，外殼采用金屬漆涂層，質感精致。機身正面設有2.4寸觸摸屏，分辨率為320*240，用于流量顯示，信號強度，電量顯示等功能。這款隨身WiFi內置10000mAh大電池，續航長達16小時。支持27W快速充電，可以在150分鐘內充滿電。18W反向充電，滿足手機應急充電使用。
充電頭網通過拆解了解到，中興5G隨身WiFi內部設計類似傳統手機，在后蓋內部為電池，電池邊緣為無線天線。內部采用高通X62 5G移動平臺芯片，搭配兩顆SDR735射頻收發器以及高通，QORVO和RADROCK銳石創芯的功放芯片實現5G網絡連接。
并采用高通 WCN6856 WiFi/BT芯片用于WiFi連接，芯片支持WiFi 6 標準，高傳輸速率達到3600Mbps，支持64用戶連接。使用PM7250B搭配SMB1394充電芯片，進行PD快充和電荷泵快充。隨身WiFi內部根據不同功能，分區設置屏蔽罩，確保信號穩定傳輸不受干擾。

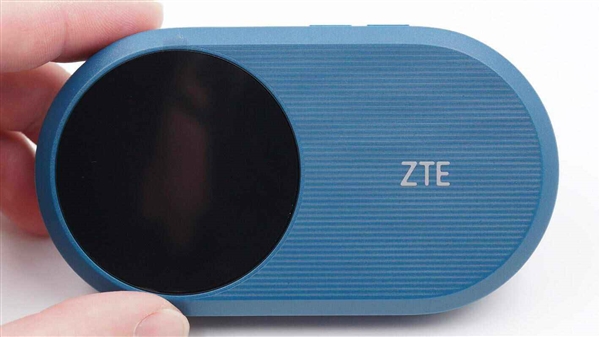

中興U10S Pro 4G隨身WiFi
中興 U10S Pro 隨身WiFi終端內置3000mAh大容量電池，支持10小時續航，能夠很好的滿足日常生活中的使用需求。這款隨身WiFi終端配有彩色液晶屏幕，大大方便了消費者了解設備運行狀態，以及流量消耗等信息。機身設有nano SIM卡槽，可以安裝更換流量卡，并采用USB-C接口充電，與手機的充電器通用。

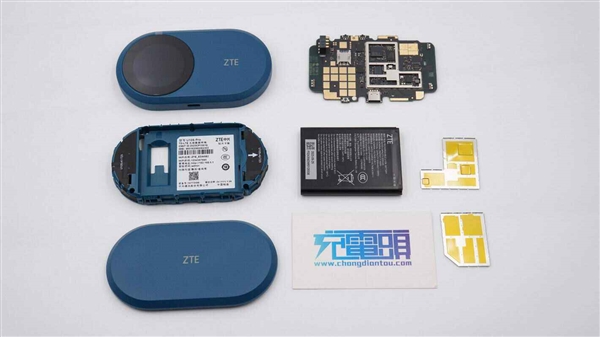

充電頭網通過拆解了解到，中興這款隨身WiFi終端采用全套中興解決方案，基帶芯片，射頻收發芯片和PMIC全部由中興微電子提供。存儲器來自江波龍，WiFi芯片來自愛科微，電池充電芯片來自圣邦微。PCB板采用沉金工藝，兩面均設有屏蔽罩。電源輸入端還設有TVS進行浪涌保護。整機做工精細，功能實用。
充電頭網總結
移動隨身路由器實質上是一臺簡化版的手機，采用指示燈進行狀態顯示，或者使用屏幕顯示簡單的信息，供用戶了解運行狀態及流量使用信息。通過使用移動隨身路由器，可以解放手機，不影響手機續航，并且還不會自動關閉熱點，提供穩定可靠的網絡連接。
近年來推出的移動隨身路由器，在提供網絡連接的同時，還具備有快充移動電源的功能。內置有大容量電池，在提供長續航網絡分享的同時，還具備快充輸出，能為手機快速充電，增添產品用途。
